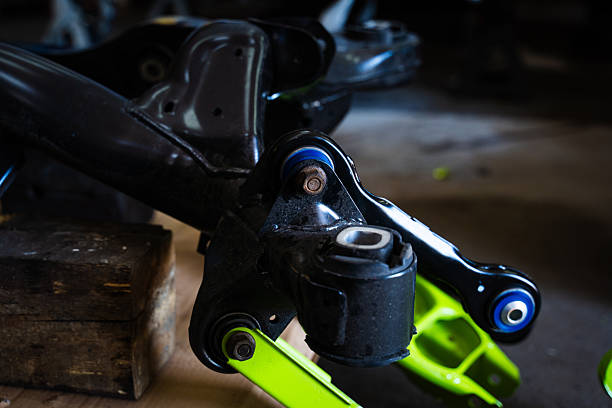

Styrearmsbøssinger i virkelige kjøretøysdrift utsettes ikke for statiske belastninger, men snarere for høyfrekvente, repeterende dynamiske belastningssykluser. Denne sykliske belastningen er den primære årsaken til den vanligste foringsfeilmodusen: utmattingsfeil. Mikromekanismen til tretthet har gjentatte ganger blitt validert i en rekke artikler om gummimekanikk og bilteknikk. I kjernen oppstår det når lokaliserte spenninger i materialet gjentatte ganger overskrider den endelige forlengelsesgrensen til gummipolymerkjedene, og utløser til slutt en irreversibel progresjon fra mikroskopiske sprekker til makroskopisk svikt.
Gummi, som en viskoelastisk polymer, gjennomgår kjedeløsning, orientering og forlengelse når den strekkes. Når lokal belastning overstiger materialets endelige forlengelse – typisk i området 50–80 % av strekkbruddforlengelsen, avhengig av formulering – opplever polymerkjedene irreversibel glidning, klyving eller lokalisert riving. Disse mikroskadene vises i utgangspunktet som små tomrom eller sprekkjerner. Under gjentatte strekk-kompresjonssykluser fremmer spenningskonsentrasjonen ved sprekkspissen ytterligere langsom sprekkforplantning vinkelrett på hovedspenningsretningen. Hver syklus øker sprekklengden trinnvis; så snart mikrosprekker har akkumulert i en kritisk grad, smelter sammen til makroskopisk synlige sprekker, noe som til slutt fører til at bøssingen rives, løsner eller fullstendig tap av elastisk funksjon. Denne prosessen følger klassiske lover for vekst av tretthetssprekker: sprekkveksthastigheten korrelerer med spenningsintensitetsfaktorområdet via et kraftlovforhold, og materialets endelige forlengelse setter direkte terskelen for sprekkinitiering. Lavere eller mer ujevn forlengelse resulterer i kortere utmattelseslevetid.
Ved den spesifikke anvendelsen av styrearmsbøssinger er utmattingssvikt sterkt korrelert med det komplekse belastningsspekteret til opphengsbevegelse. Langsgående støt (f.eks. kryssende fartsdumper), sideveis svingkrefter, vertikal kompresjon (f.eks. å treffe jettegryter) og torsjon (armrotasjon under styring) flettes sammen for å danne multiaksial tretthet. Konvensjonelle solide gummibøssinger under disse forholdene er mest utsatt for "triaksial spenningskonsentrasjon" i det sentrale området: gjentatt kompresjonsspenning fører til at lokalisert indre tøyning overskrider materialets grense, og genererer interne mikrosprekker som deretter forplanter seg utover, og danner ringformede eller radielle overflatesprekker. Testing viser at under typiske veibelastningsspektra (tilsvarer 100 000–300 000 km med service), er utmattelseslevetiden til ikke-optimaliserte gummibøssinger ofte begrenset av denne interne mikroskadeakkumuleringen – ikke overflateslitasje.
Hydrauliske bøssinger viser unike utmattelsesfeilmoduser på grunn av deres væskehulrom og åpningsplatestruktur. Mens de leverer lavfrekvent høy demping og høyfrekvent lav dynamisk stivhet gjennom væskestrøm, introduserer de også nye fysiske grenser. Åpningsplaten - vanligvis laget av metall eller ingeniørplast - blir over tid utsatt for høytrykksvæskepulser og gjentatt klem fra gummideformasjon. Dette kan føre til lokal slitasje, forvrengning eller til og med mikrosprekker i platen. I tidlige stadier gjør slitasje åpningskantene sløve, svekker strupeeffekten og forårsaker nedbrytning av demping; i alvorlige tilfeller sprekker eller forskyver platen seg, noe som resulterer i væskelekkasje. Bøssingen mister umiddelbart hydraulisk funksjonalitet og går tilbake til en standard gummibøssing, med utmattelseslevetid som stuper. Eksempler fra den virkelige verden viser at mange hydrauliske foringer av premium kjøretøy utvikler unormal slitasje på åpningsplater etter 80 000–120 000 km, forankret i design som undervurderte maksimale væskepulstrykk og lokale spenningskonsentrasjoner under gummikompresjon – som overskrider materialets utmattelsesgrense.
Et annet typisk tilfelle er unormal slitasje på støtstoppen (grenseblokk). Styrearmsbøssinger integrerer ofte en gummistopper for å begrense overdreven armsving og gi demping ved reisegrenser. Under bremsing med full last eller ekstreme terrengforhold tåler bump-stoppen ekstremt høy trykkbelastning. Gjentatte støt induserer lett kompresjonstrøtthet. Gummiens ultimate trykkbelastning er vanligvis langt lavere enn strekkforlengelsen (molekylære kjeder kan ikke omorganiseres fritt under kompresjon som ved strekk). Så snart den lokale trykkbelastningen overstiger 30–40 %, dannes intern kavitasjon og mikrosprekker, som deretter forplanter seg under syklisk belastning til overflateavskalling eller bruddbrudd. I mange multi-link bakhjulsoppheng blir bumpen det første feilpunktet under slike forhold, noe som forårsaker metall-til-metall-støt, støy og akselerert tretthet i andre områder.
Den fysiske grensen for holdbarhet bestemmes fundamentalt av tre faktorer: materialets endelige forlengelse, vekstterskelen for tretthetssprekker og jevnhet i spenningsfordelingen. For å presse utover disse grensene bruker moderne design vanligvis følgende strategier:
● Bruk endelig elementanalyse (FEA) for å nøyaktig forutsi lokale tøyningstopper under multiaksiale belastninger, og sikre at topptøyningen forblir under 60 % av materialets endelige forlengelse;
● Introduser hulrom, hakk eller asymmetriske geometrier for å homogenisere stress og unngå triaksial konsentrasjon;
● Bruk gummiblandinger med høy forlengelse og lav hysterese (f.eks. med silankoblingsmidler eller nanofyllstoffer for å forbedre kjedens ensartethet);
● Optimaliser åpningsgeometrien i hydrauliske foringer (f.eks. større fileter, slitesterke belegg) for å redusere pulspåvirkning;
● Påfør progressiv hardhetsdesign eller polyuretankompositter på støtstopper for å dele ekstreme kompresjonsbelastninger.
Eksperimentell validering viser at disse optimaliseringene kan forlenge levetiden for utmatting av bøssinger med 1–3 ganger, og vanligvis øke levetiden fra 100 000 km til over 250 000 km.
Til syvende og sist er tretthetssvikt i styrearmsbøssinger ikke tilfeldig – det er det uunngåelige resultatet av at materialer når sine fysiske grenser under gjentatt dynamisk stress. Ultimativ forlengelse, som en iboende egenskap til gummi, setter terskelen for initiering av mikroskader, mens virkelige lastspektre, strukturell design og materialformulering til sammen bestemmer når denne terskelen brytes. Å forstå denne utviklingen – fra mikro til makro – gjør det mulig for ingeniører å definere realistiske holdbarhetsgrenser på designstadiet, slik at foringer kan nærme seg sin teoretiske levetid i komplekse veimiljøer, i stedet for å degraderes for tidlig. Velkommen til å bestille VDI styrearmbøssing 7L0407182E!
